花中隧洞出口掌子面瞬变电磁超前预报检测报告

本次施工时间为2020年06月8日，位置在花中隧洞出口掌子面（桩号0+505），通过瞬变电磁法勘探，对掘进隧道迎头前方顶板、顺层、底板60米范围内的富水性情况进行探测，结合地质资料分析可能存在的采空区，岩溶发育区，含水断层、裂隙构造等地质情况。

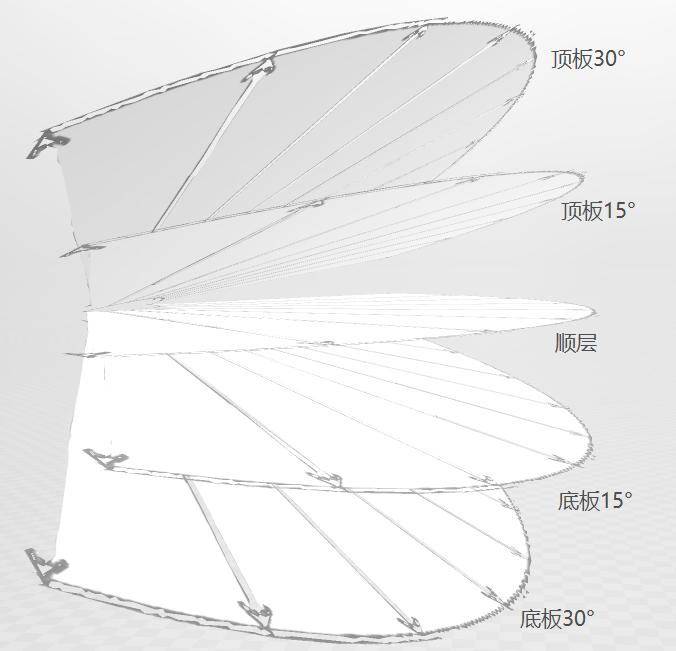

根据掌子面工作条件，本次瞬变电磁法共计布置5条扫描断面；其中布置5个横向扫描断面。以掌子面现有掘进方向为基准，分别为斜向上30°顶板方向，斜向上15°方向、水平方向、斜向下15°底板方向、斜向下30°底板方向。测线布置示意图如图3-1所示。施工测线范围为横向-30°～30°，扫描断面覆盖夹角为60°。

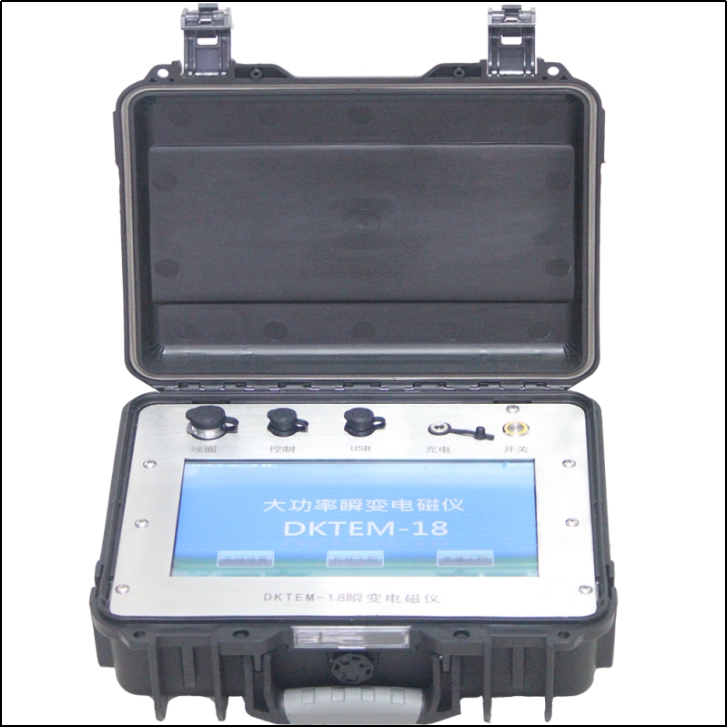

本次使用仪器：DKTEM-18隧巷道瞬变电磁仪

DKTEM-18隧巷道瞬变电磁仪
2020年6月8日，据现场地质调查，，位置在花中隧洞出口掌子面（桩号0+505），掌子面有一条横向裂隙，裂隙充填泥，泥质偏硬。岩性整体偏软。两侧工字钢距离掌子面有2米距离，掌子面上无工字钢和锚网支护等金属装置。

现场掌子图
瞬变电磁法探测成果
数据处理：通过瞬变电磁专业软件处理后，得到附图中的结果。图中不同的颜色代表不同阻值的相对变化，表示迎头前方一定深度上电性横向-纵向变化的情况，遵循从冷色调到暖色调表示阻值从低到高变化的趋势。直观反映岩性电阻率横向-纵向变化的情况。

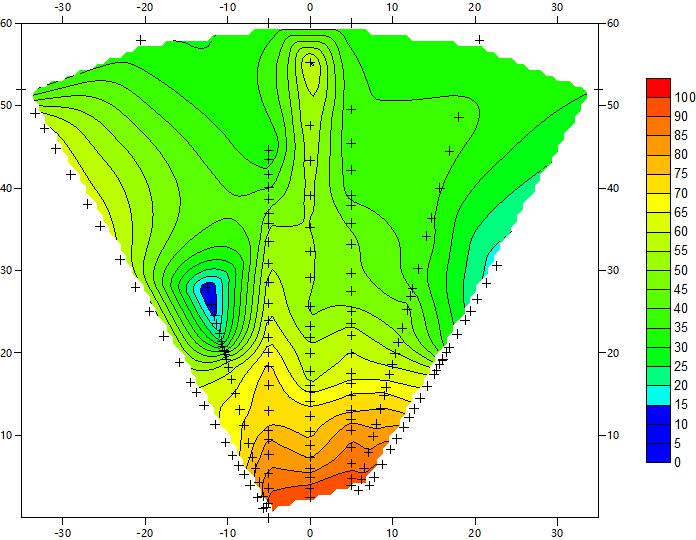

（1）斜向上30°方向探测成果分析


探测结果显示：
斜向上30°顶板方向，前方偏左15°方位距离掌子面20～30m范围内发现有低阻异常区域。
斜向上30°顶板方向，前方偏右30°方位距离掌子面25～40m范围内发现有弱低阻异常区域。

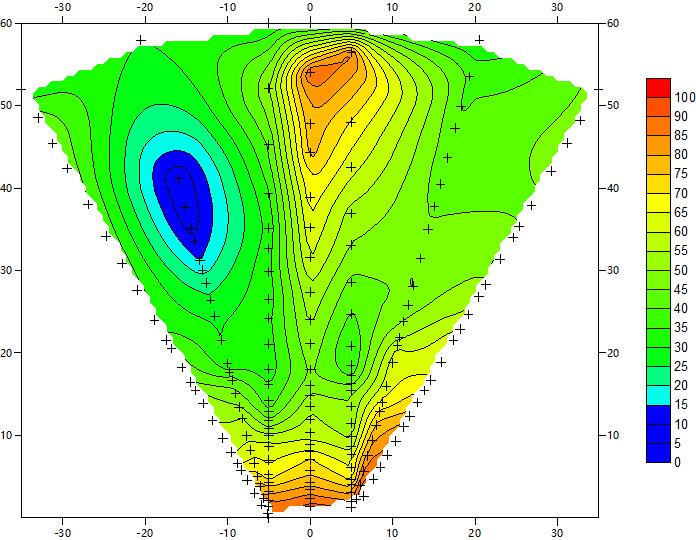

（2）斜向上15°方向探测成果分析


探测结果显示：
斜向上15°顶板方向，前方偏左15°方位距离掌子面30～45m有低阻区。

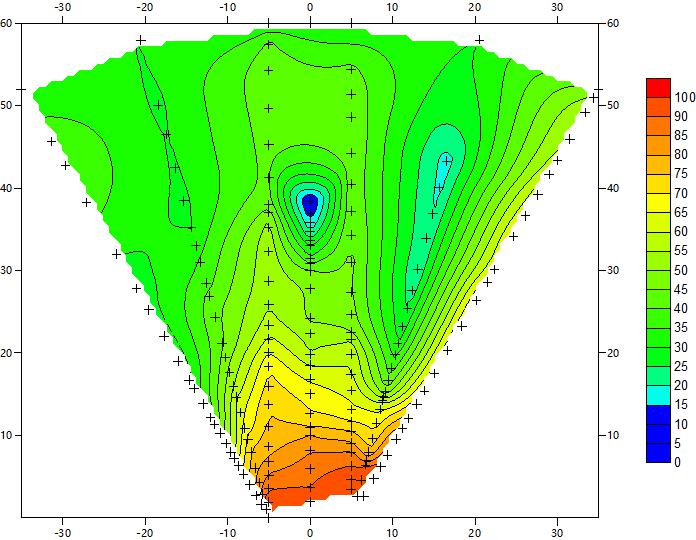

（3）水平方向探测成果分析


探测结果显示：
水平方向，正前方距离掌子面35～40m范围内发现有低阻异常。
水平方向，正前方偏右15°方位距离掌子面25～45m有弱低阻区。
